什么是静电放电（ESD）？

静电放电：定义与含义

ESD（静电放电）是指两个处于不同静电电位的带电体之间发生的瞬间电流流动。当电场强度超过介质（通常是空气）的绝缘强度时，放电发生，形成短暂但强烈的电流冲击。

在日常生活中，ESD就是冬天触摸门把手时感受到的轻微电击。但在电子制造中，同样的现象发生在微小尺度上，人体往往感觉不到，却足以永久损坏敏感的半导体器件。

ESD放电模型

工业ESD防护标准定义了三种主要放电模型，用于描述放电事件如何到达电子器件：

• 人体模型（HBM） — 代表带电人体通过器件向大地放电。这是制造中最常见的ESD事件。人体在不同鞋底材料和地板条件下可积累2,000至35,000V的静电荷。HBM是器件ESD防护等级的主要评级基准。
• 机器模型（MM） — 代表带电机器部件向器件放电。发生频率低于HBM，但峰值电流更高。
• 器件充电模型（CDM） — 器件本身积累静电荷，在接触接地面时瞬间放电。CDM事件速度极快，在高速IC处理中越来越受到关注。

静电荷的产生机制

静电通过摩擦起电效应积累。当两种材料接触后分离时，发生电荷转移，其中一种材料获得额外电子（带负电），另一种失去电子（带正电）。积累电压的大小取决于材料性质、分离速度和环境湿度。

电子制造中常见的静电来源包括：

• 人员在非导电地板上行走 — 干燥条件下可积累35,000V静电荷
• 非导电包装材料 — 塑料袋、泡沫、气泡袋等
• 非防静电工作台面和设备外壳
• 高速传送带和料卷在走料过程中产生的摩擦静电
• 流过管道或喷嘴的压缩气体或液体

ESD如何损坏电子元件

敏感元件（包括CMOS IC、MOSFET和光电器件）可被人体无法感知的微弱放电永久损坏。ESD损伤分为两类：

• 灾难性失效 — 器件立即失效，测试可检出。
• 潜在损伤 — 器件仍可工作，但内部已有微小损伤，在现场使用过程中提前失效。潜在损伤更危险，因为在生产测试中无法被捕获，却可能导致客诉和现场退货。

ESD损伤会在栅极氧化层产生热点，造成金属互连熔断，或在结处形成反向漏电通道。这些损伤通常在光学显微镜下不可见，需要专业的失效分析设备才能确认。

ESD防护区域（EPA）

电子制造商通过建立ESD防护区域（EPA）来系统管控ESD风险。EPA将接地工作台、防静电地板、腕带、离子化设备和人员培训整合为一套完整的防护体系，针对HBM和CDM两种放电模型均进行防护。

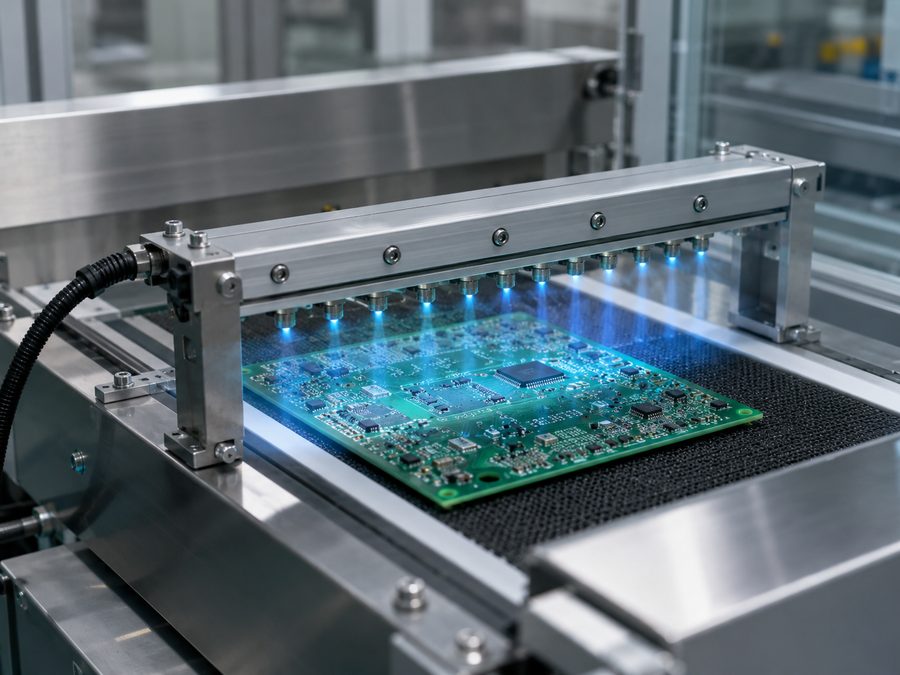

在EPA内部，离子棒和离子风机对绝缘体和非导电基材进行电荷中和——这正是静电消除器的核心作用。接地方式可以处理导体上的静电，但只有离子化才能中和薄膜、PCB表面、光学元件等ESD敏感材料上的电荷。

工业ESD防护标准

主要的ESD防护标准包括：

• ANSI/ESD S20.20 — 电子器件和组件保护项目的开发和实施标准，被全球电子制造商广泛采用。
• IEC 61340-5-1 — 电子器件防护的国际标准，与S20.20高度兼容。
• JEDEC JESD22 — 半导体器件的ESD测试方法标准，包含HBM、MM和CDM测试规范。

AC与DC静电消除技术

工业静电消除器主要采用三种离子化技术，各自适合不同的生产需求：

• 交流（AC）离子棒 — 交流高压驱动发射针，同时产生等量正负离子，结构简单，适用于输送线和薄膜线的通用静电控制，响应速度中等。
• 稳态直流（DC）离子棒 — 正负发射针独立工作，离子平衡可调，臭氧产生量低于AC型，适用于光学和洁净室等对洁净度要求较高的应用。
• 脉冲直流（Pulse DC）离子棒 — 高压在正负极间快速交替脉冲，离子流平衡性最佳，残余电压极低，是高速电子和显示屏制造中ESD精密控制的首选技术。

史帝克ST-G系列和ST-E系列采用智能离子化技术，内置平衡监测和报警输出，可持续验证消除器性能，无需人工定期检测。
