制造业工业静电消除解决方案

什么是工业静电消除器？

工业静电消除器是通过产生离子来中和生产材料上静电荷的设备，是任何工业ESD控制程序的核心组件。静电放电（ESD）在制造过程中导致元件损坏、产品污染和工序失效，静电消除器通过在电荷放电前将其中和来防止这些事件的发生。

接地设备只适用于导电物体，而静电消除器适用于绝缘体——薄膜、面板、PCB和塑料。它们使用高压电源在发射针处产生离子，离子充满带电表面附近的区域，附着在表面并抵消电荷。

工业静电消除器有多种外形规格：棒型离子化器安装在传送带上方，风扇型离子风机覆盖工作站，棒型机组直接集成到机器中。每种外形规格适用于不同的生产布局和线速。

静电荷为何在制造业中造成问题

静电荷在任何运动、分离或与其他表面接触的材料上积累，这就是摩擦起电效应。当两种材料接触后分离时，电子从一个转移到另一个，一个表面带负电，另一个带正电，结果是带电材料吸引粉尘、引发ESD事件并干扰生产工序。

静电产生工序在每个制造环境中都很常见。薄膜展开、传送带运输、注塑成型和辊筒接触都持续产生电荷。无法消除电荷产生，ESD控制的目标是在电荷积累到损害水平之前将其中和。

在生产线速度下，电荷积累很快。传送带上运动的偏光片在几秒内就可以达到高压水平——数千伏。在高压下，带电材料从空气中吸引悬浮颗粒，还会产生损坏敏感电子元件的放电事件。

不受控制的静电荷造成的主要生产问题包括：

• ESD损坏元件 — 放电事件损坏半导体结、栅极氧化层和金属化层，这些失效是不可见但永久性的。
• 颗粒吸附 — 带负电的表面吸引带正电的粉尘颗粒，颗粒在清洁步骤能够去除之前粘附，造成光学缺陷和表面失效。
• 工序卡顿 — 纸张、卷材或薄膜层之间的静电吸附在印刷和分切设备中造成错位。
• 涂层失效 — 高表面电荷干扰塑料和薄膜基材上的油墨和涂层附着。
• 操作人员受电击 — 带电材料通过操作人员放电，造成不适和安全隐患。

按行业分类的工业静电消除器应用

电子和PCB制造

PCB制造在每个处理环节都需要ESD控制。传送带进出料位置的离子棒在丝网印刷、贴片和检验前中和板面电荷，在这些阶段的ESD控制保护敏感元件并降低良率损失。

对于SMT组装线，在线离子化器配合传送带速度，无需停线即可提供持续静电控制。史帝克ST-G系列智能离子棒内置平衡监测和报警输出，为生产线提供不间断ESD控制。

显示屏和光学薄膜制造

显示屏制造在业界拥有最严苛的ESD控制要求之一。偏光片、扩散片和玻璃面板幅面大、绝缘性强，且以传送速度运动。一张500mm宽的偏光片以20m/min的速度运动，在行进几米内即可达到高压水平。

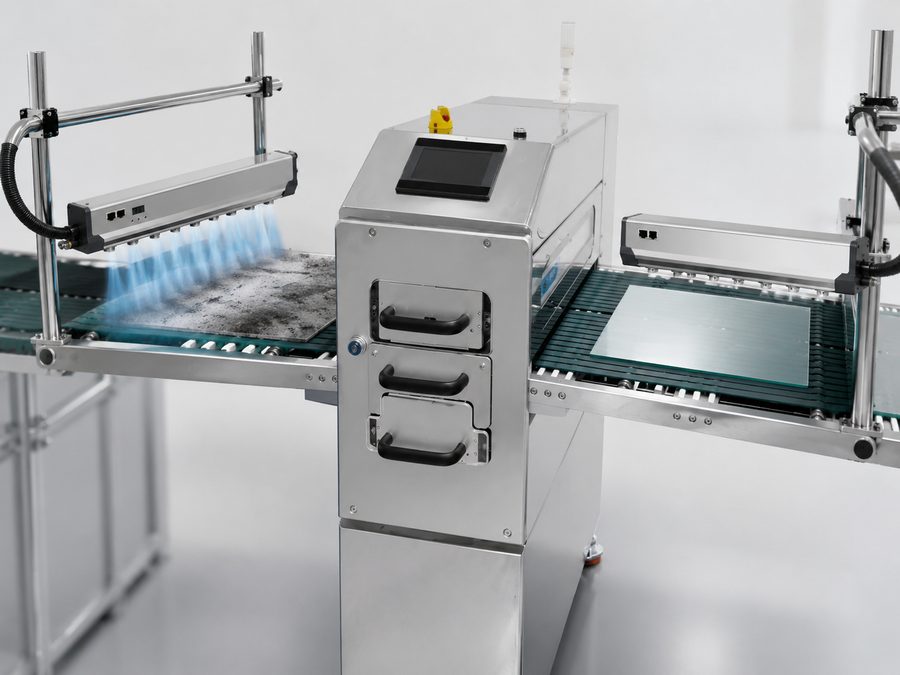

在这些电压水平下，带电材料在清洁前吸引颗粒。处理过程中的ESD事件损坏显示驱动IC和薄膜晶体管阵列。横跨传送带全宽的全宽离子棒是显示屏产线的标准ESD控制方案，史帝克为这些应用提供棒长型静电消除器。

印刷和分切

印刷机和卷材分切线因材料高速通过辊筒和压合点而产生电荷。这些产线中静电相关问题包括纸张错位、卷材断裂、操作人员受电击和喷墨偏斜。

用于印刷的静电消除器安装在电荷产生点附近——辊筒、压合点和出料堆叠处。快速响应的离子化器在这些位置效果最佳，离子化器越靠近带电材料，中和电荷的速度越快。

塑料和注塑成型

塑料零件脱模时带有高表面电荷，带电材料立即吸引空气中的粉尘，在检验或包装之前造成污染，导致外观表面缺陷。零件脱模时定向吹送的离子风机在粉尘沉降前消除表面电荷。

对于塑料薄膜挤出线，模具和卷绕站处的棒型离子化器中和电荷。没有ESD控制，卷绕辊中层间粘连和光学薄膜上的颗粒吸附是常见问题。

洁净室和光学元件制造

洁净室静电消除器有特殊要求：低臭氧产生量保护空气质量，离子化器本身的低颗粒产生量保护表面，与层流气流的兼容性至关重要。

洁净室中优先选用DC型离子棒，其臭氧产生量低于AC型，离子输出更稳定。在光学元件制造中——镜片、滤光片和镀膜玻璃——即使是微小颗粒也会造成涂层失效。每个镀膜和检验站之前的静电消除器在工序步骤之间保持表面清洁。

如何选择工业静电消除器

为应用选择合适的静电消除器需考虑几个关键标准：

• 应用类型 — 传送线需要离子棒；工作站需要离子风机；机器机箱需要紧凑型棒式机组。
• 覆盖宽度 — 离子棒必须覆盖带电材料的全宽，标准棒长从150mm到超过2,000mm不等。
• 工作距离 — 离子化器与带电材料之间的间距影响中和速度，较短的工作距离可改善高线速下的性能。
• 线速 — 快速产线需要响应时间短的脉冲DC离子化器，慢速或间歇产线可使用AC离子化器。
• 环境 — 洁净室使用需要低臭氧DC型号，恶劣或腐蚀性环境需要密封结构。
• 监测 — 生产关键产线得益于内置平衡监测和报警输出的离子化器，可持续验证ESD控制效果。

史帝克工业静电消除器产品

史帝克为生产ESD控制制造完整的工业静电消除器系列：

• ST-G智能静电消除棒 — 带平衡监测的高性能离子棒，适用于在线生产
• ST-E智能离子棒 — 紧凑型机器集成离子化方案
• ST-F智能离子棒 — 适用于连续生产线的快速响应离子棒
• ST104A横流离子风机 — 适用于工作站和机器机箱的定向离子气流
• ST1200横流离子风扇 — 开放式生产区域大面积ESD控制

所有史帝克静电消除器均为连续工业运行而设计，发射针组件可现场维修，关键ESD控制应用可配备监测选项。
