ESD控制产品选型指南：工业环境防静电设备选购

什么是ESD控制产品？

ESD控制产品是旨在防止静电放电（ESD）损坏电子器件或造成生产缺陷的设备、材料和系统。ESD事件发生在静电荷在两个表面之间快速转移时。对敏感元件的ESD损伤通常是不可见但永久性的。完整的ESD控制程序结合了离子化器、接地设备、防静电包装和监测系统，以验证ESD防护效果。

本指南重点介绍离子化器。离子化器产生离子，以中和无法接地的表面上的静电荷。大多数生产线处理大量带电材料，包括PCB基板、光学薄膜和塑料零件。离子化器是电子和显示屏制造中最重要的ESD控制产品。

离子化ESD控制产品类型

离子棒（静电消除棒）

离子棒是生产线上最常见的ESD控制产品。安装在传送线或工艺设备上方，在材料通过时持续中和静电荷。棒体上包含一排沿其长度分布的发射针，每个发射针产生离子，在棒体和目标表面之间形成中和场。这以产线速度消除ESD敏感基材上的负电和正电积累。

离子棒有多种技术类型：

• AC离子棒 — 简单、经济，适用于速度和平衡要求适中的通用生产环境
• 稳态DC离子棒 — 离子平衡性更好，臭氧产生量更少，适用于洁净室和光学制造应用
• 脉冲DC离子棒 — 平衡精度最高，响应速度最快，是高速电子和显示屏制造的首选

选择离子棒时，有几个规格非常重要：有效长度、发射针间距、工作距离、工作电压和离子平衡。离子平衡以伏特为单位测量偏移电压。史帝克ST-G系列和ST-F系列离子棒内置智能监测和报警输出，适用于生产线。

离子风机和离子风扇

离子风机通过内置风扇将离子化空气定向吹送到特定区域，为操作人员处理ESD敏感元件的工作站应用提供ESD防护，也适用于无法安装棒型离子化器的机器特定区域。

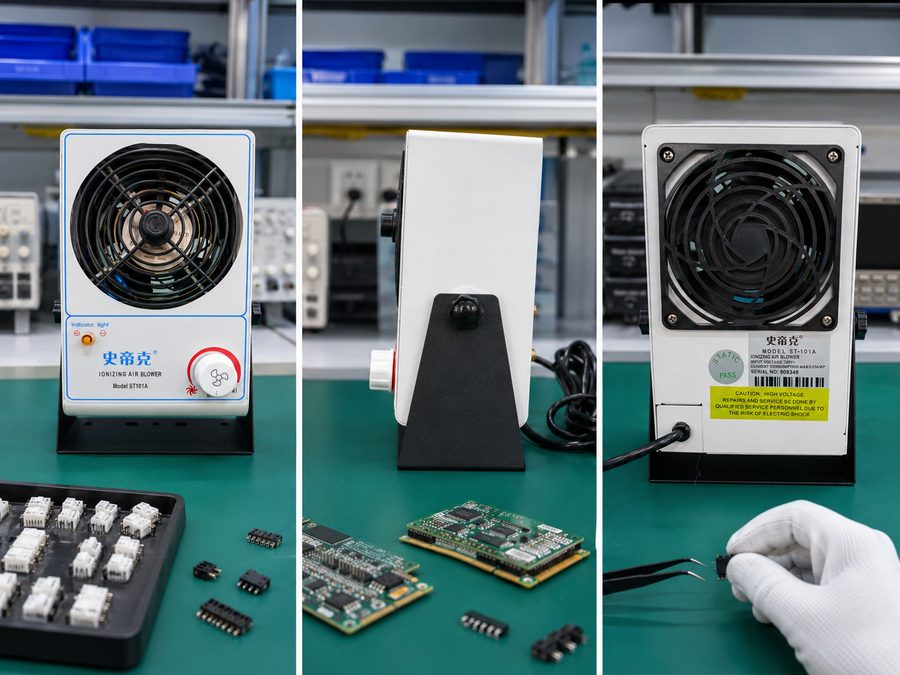

根据气流覆盖范围、吹送距离和噪音水平选择离子风机。对于组装和检验工作站，紧凑型台式机型（如ST101A和ST-S200）只需标准电源即可提供局部防护。较大的横流型机型（如ST1200和ST104A）可覆盖更大区域，适用于较大的装配站或开放式生产区域。

离子棒（紧凑型离子棒）

离子棒是紧凑、细长的离子化棒，可集成到机器机箱、处理腔室或标准宽度棒无法安装的狭小空间中。执行与全尺寸棒相同的离子化功能，但适用于更小的受限应用。史帝克ST-E系列离子棒支持直接机器集成，提供紧凑的安装选项。

按应用分类的ESD控制产品

PCB和SMT制造

PCB生产需要在多个环节进行ESD控制：来料板检验、丝网印刷、贴片、焊接和最终检验。离子棒在每个工序步骤前中和板面电荷，保护ESD敏感元件免受处理过程中高压静电放电的损害。PCB元件的ESD损伤通常是潜在的——电子器件通过测试，但在现场失效。在每个工站进行手工处理时，接地腕带保护操作人员。

显示屏和光学薄膜制造

光学薄膜和显示屏制造使用大幅面绝缘基材。偏光片、扩散片和玻璃面板在高传送速度下都极易产生静电荷。这些静电产生材料积累高压电荷，带电表面在清洁前吸引空气中的颗粒。覆盖传送带全宽的离子棒提供连续电荷中和，在此阶段有效的ESD控制直接降低面板不良率。

印刷和包装

印刷和包装操作因高速纸张和薄膜运动而产生静电荷。静电放电导致纸张错位、油墨附着失效、静电吸附和操作人员受电击。印刷机进料和出料处的离子棒在电荷造成工序问题前将其中和。

塑料制造

注塑件脱模后立即带有高表面电荷，吸引空气中的粉尘，造成外观件表面缺陷，增加精密零件污染。定向吹送到脱模件上的离子风机消除负电和正电，在零件到达检验或包装前减少粉尘吸附。塑料生产中在模具出口处配置静电消除器是成本效益最高的质量改进措施之一。

选择ESD控制产品：关键标准

选择离子化ESD控制设备时，以下标准决定哪种产品适合该应用：

• 工作距离 — 离子化器与带电表面之间的间距。离子棒通常在距目标25–150mm范围内工作。离子风机可通过定向气流覆盖200–600mm的较大距离。
• 覆盖宽度 — 离子棒必须覆盖待中和材料的全宽。标准长度从150mm到超过2,000mm不等，宽幅应用可定制长度。
• 线速 — 传送速度越快，需要响应时间越短的离子化器（首选脉冲DC），并且需要更靠近目标表面放置。高速产线配合静电产生基材需要响应最快的离子化器。
• 环境 — 洁净室环境需要低臭氧DC离子化器。高湿度或腐蚀性环境可能需要密封或涂层发射针组件。
• 监测要求 — 生产关键产线应使用带内置性能监测和报警输出的离子化器，在ESD故障发生前检测发射针退化。

ESD控制监测与验证

ESD控制设备需要定期验证以确认其在规格范围内工作。关键监测措施包括：

• 使用带电板监测仪定期测试离子化设备的偏移电压，进行平衡测试
• 按计划对发射针进行检查和清洁，维持离子输出
• 每班开始时对腕带和鞋履进行测试，确保人员接地
• 为关键生产线配置带报警输出的持续监测系统——史帝克智能离子棒系列提供此功能

监测程序在产品损坏或良率损失发生前检测故障，确保ESD防护长期稳定有效。

史帝克ESD控制产品系列

史帝克为电子、显示屏和工业制造生产完整的工业静电消除产品系列：

• ST-G智能静电消除棒 — 带平衡监测和报警输出的智能离子棒
• ST-E智能离子棒 — 紧凑型机器集成离子化方案
• ST-F智能离子棒 — 适用于连续生产线的快速响应离子棒
• ST-S200迷你离子风扇 — 工作站用紧凑台式离子风扇
• ST101A台式离子风扇 — 适用于组装和检验区域的台式防静电风扇

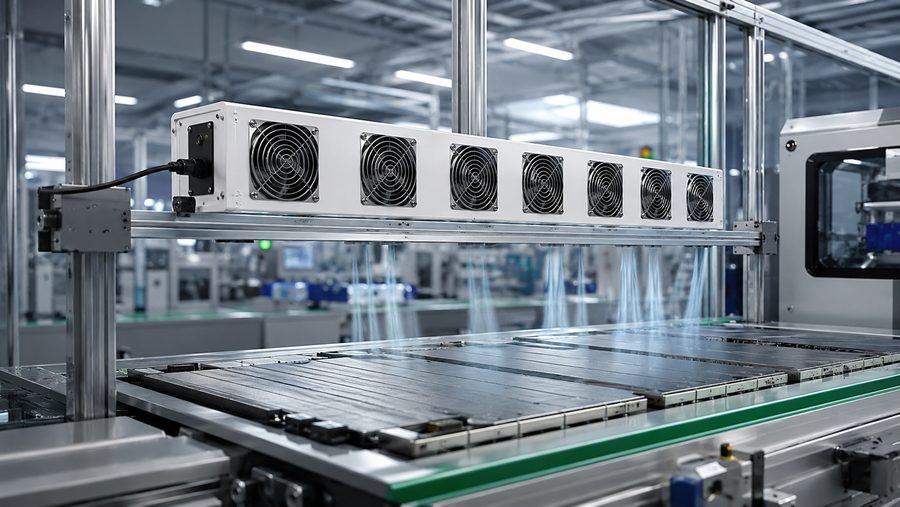

• ST104A横流离子风机 — 为较大工作站区域提供更宽覆盖
• ST1200横流离子风扇 — 工业工作站大面积静电控制
